ATS chuyển nguồn 2P, 4P khác nhau thế nào? Chọn loại nào?

Khi tìm ATS chuyển nguồn, nhiều người thường quan tâm đến dòng điện 63A, 100A hay 125A mà bỏ qua một thông số cũng rất quan trọng: số cực 2P hay 4P. Hai loại này không chỉ khác nhau về số tiếp điểm mà còn liên quan trực tiếp đến cách đấu nguồn và dây trung tính trong hệ thống.
Vậy ATS chuyển nguồn 2P và 4P khác nhau thế nào? Khi nào nên dùng ATS 2P, khi nào nên chọn ATS 4P?

ATS chuyển nguồn 2P là gì?
ATS 2P là loại ATS có 2 cực đóng cắt, thường được sử dụng trong hệ thống điện 1 pha.
Với nguồn điện 1 pha 220V, hệ thống thường có dây L (dây pha) và N (dây trung tính). ATS 2P có thể đóng cắt cả hai dây này tùy theo thiết kế và sơ đồ của thiết bị.

​

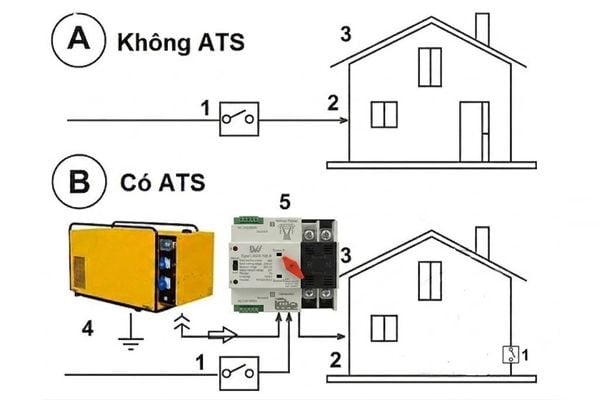

Ví dụ, một hệ thống sử dụng điện lưới và máy phát điện 1 pha có thể bố trí:

Nguồn lưới → ATS 2P ← nguồn máy phát
Khi nguồn lưới gặp sự cố, ATS chuyển tải sang nguồn máy phát. Khi điện lưới trở lại ổn định, ATS chuyển tải về nguồn chính.
ATS 2P thường phù hợp với các hệ thống như:

• Gia đình sử dụng điện 1 pha.
• Cửa hàng, văn phòng nhỏ.
• Hệ thống đèn và thiết bị điện 1 pha.
• Máy bơm hoặc thiết bị 1 pha.
• Nguồn lưới 220V và máy phát 1 pha.

Ví dụ, ATS chuyển nguồn 100A 2P thường được quan tâm trong các hệ thống điện 1 pha có dòng tải tương đối lớn.

ATS chuyển nguồn 4P là gì?

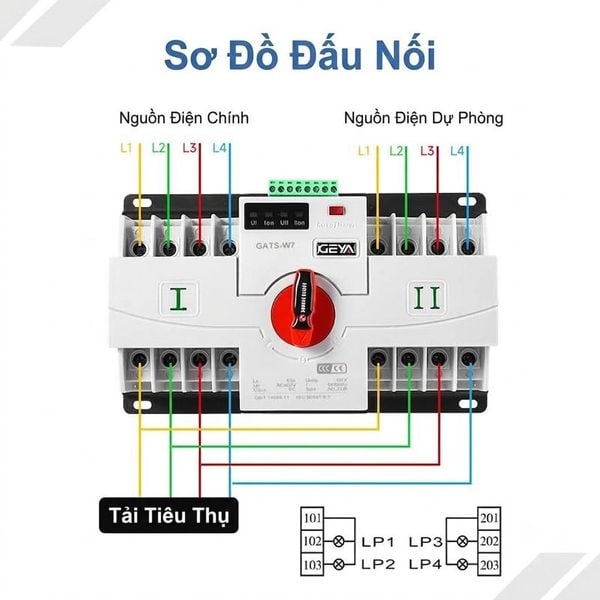

ATS 4P có 4 cực đóng cắt, thường được sử dụng trong hệ thống điện 3 pha khi cần chuyển cả 3 dây pha và dây trung tính.

​

Với hệ thống 3 pha 4 dây, nguồn thường gồm:

L1 – L2 – L3 – N

ATS 4P có khả năng đóng cắt cả bốn dây theo thiết kế của thiết bị.

Một cấu hình phổ biến là:

Nguồn điện lưới 3 pha → ATS 4P ← nguồn máy phát 3 pha

Khi nguồn chính gặp sự cố, ATS thực hiện chuyển tải sang nguồn dự phòng theo điều kiện hoạt động của thiết bị.

ATS 4P thường được sử dụng trong:

• Nhà xưởng.
• Tòa nhà.
• Hệ thống máy phát điện 3 pha.
• Tủ điện 3 pha.
• Hệ thống có tải 3 pha và dây trung tính.
• Các hệ thống yêu cầu chuyển cả dây N giữa hai nguồn.

ATS chuyển nguồn 2P và 4P khác nhau thế nào?
Điểm khác biệt dễ hiểu nhất nằm ở số cực được đóng cắt và cấu hình nguồn điện.

Tiêu chíATS 2PATS 4P
Số cực2 cực4 cực
Hệ thống thường gặp1 pha3 pha
Điện áp phổ biến220V380V
Cấu hình dâyL + NL1 + L2 + L3 + N
Ứng dụngGia đình, cửa hàng, văn phòngNhà xưởng, tòa nhà, hệ thống 3 pha
Chuyển dây trung tínhTùy thiết kếCó thể chuyển N cùng 3 pha
Nguồn dự phòngMáy phát/inverter 1 phaMáy phát/inverter 3 pha tùy hệ thống
Tuy nhiên, không nên hiểu đơn giản rằng 2P luôn là 1 pha và 4P luôn là 3 pha trong mọi trường hợp. Khi lựa chọn thực tế vẫn cần xem đúng thông số và sơ đồ đấu dây của từng model ATS.

Khi nào nên chọn ATS chuyển nguồn 2P?
Nếu hệ thống của bạn là điện 1 pha 220V, ATS 2P thường là lựa chọn cần xem xét đầu tiên.

Ví dụ: Điện lưới 220V + máy phát 220V → ATS 2P → tải 1 pha



Với gia đình, cửa hàng hoặc văn phòng nhỏ, việc sử dụng ATS 2P giúp hệ thống chuyển đổi giữa hai nguồn theo cấu hình phù hợp mà không cần sử dụng ATS 4P vốn dành cho cấu hình nhiều cực hơn.

Tuy nhiên, vẫn cần kiểm tra dòng tải thực tế. Một hệ thống tải 70–80A có thể cần ATS 100A thay vì chọn thiết bị chỉ dựa trên việc đây là hệ thống 1 pha.

Khi nào nên chọn ATS chuyển nguồn 4P?
ATS 4P thường được cân nhắc khi hệ thống là 3 pha 4 dây và thiết kế yêu cầu đóng cắt cả ba pha cùng dây trung tính.



Ví dụ: Điện lưới 3 pha + máy phát 3 pha → ATS 4P → tủ điện/tải

Loại ATS này phù hợp với những hệ thống có nhiều tải 3 pha hoặc hệ thống cần quản lý cả dây trung tính khi chuyển đổi nguồn.

Nếu chưa chắc có cần chuyển dây N hay không, nên dựa vào sơ đồ điện thực tế thay vì tự chọn ATS 4P chỉ vì hệ thống có điện 3 pha.

ATS 2P có thay được ATS 4P không?
Không nên xem ATS 2P và 4P là hai loại có thể thay thế trực tiếp cho nhau.

ATS 2P có số cực và cấu hình đấu nối khác ATS 4P. Nếu hệ thống yêu cầu chuyển 3 pha + trung tính, ATS 2P không đáp ứng được cấu hình đó.

Ngược lại, việc chọn ATS nhiều cực hơn cũng không có nghĩa là hệ thống sẽ tự động phù hợp. Thiết bị phải tương thích với:

• Số pha của nguồn.
• Điện áp hệ thống.
• Số dây cần đóng cắt.
• Dòng tải.
• Nguồn dự phòng.
• Sơ đồ nối đất và dây trung tính.
• Đặc tính của tải.

Do đó, trước khi thay đổi từ ATS 2P sang ATS 4P hoặc ngược lại, cần kiểm tra lại toàn bộ sơ đồ đấu nối.

Cách chọn ATS chuyển nguồn 2P hoặc 4P nhanh nhất
Có thể kiểm tra theo 4 bước:

- Bước 1: Xác định hệ thống 1 pha hay 3 pha

Nguồn 220V 1 pha thường xem xét ATS 2P. Nguồn 3 pha 380V cần xác định tiếp cấu hình 3P hay 4P.

- Bước 2: Kiểm tra dây trung tính

Nếu hệ thống 3 pha có dây N và thiết kế yêu cầu chuyển cả dây trung tính, cần xem xét ATS 4P.

- Bước 3: Xác định dòng tải

Ví dụ tải đang sử dụng khoảng 80–90A thì có thể xem xét ATS 100A hoặc cấp dòng cao hơn tùy đặc tính tải và khả năng mở rộng.

- Bước 4: Kiểm tra nguồn dự phòng

Xác định nguồn thứ hai là máy phát, inverter hay nguồn điện khác và kiểm tra khả năng tương thích trước khi đấu nối.

ATS chuyển nguồn 2P và 4P khác nhau chủ yếu ở số cực đóng cắt và cấu hình hệ thống mà chúng phục vụ. ATS 2P thường được sử dụng trong hệ thống 1 pha, trong khi ATS 4P thường được sử dụng cho hệ thống 3 pha 4 dây khi cần chuyển cả dây trung tính.

Nếu bạn đang phân vân giữa ATS 2P và ATS 4P, đừng chỉ gửi tên thiết bị. Chỉ cần xác định điện áp 220V/380V, số pha, dòng tải, nguồn dự phòng và sơ đồ điện, việc chọn loại ATS sẽ chính xác hơn.

Tại Điện Máy Gia Bảo, bạn có thể gửi thông tin thiết bị cần cấp điện + công suất/kW + nguồn 220V hay 380V + dòng định mức để được hỗ trợ xác định cấu hình ATS phù hợp trước khi mua.
